Prawidłowe zbrojenie ławy fundamentowej o wymiarach 40x60 cm to jeden z najbardziej krytycznych etapów budowy, który bezpośrednio wpływa na stabilność i trwałość całego obiektu. W tym artykule skupimy się na dostarczeniu wysoce specjalistycznych, praktycznych informacji, które pozwolą Ci nie tylko zrozumieć, jak poprawnie wykonać ten element konstrukcyjny, ale także zweryfikować pracę wykonawców. Przedstawię szczegółowe parametry, schematy i metody obliczeniowe, które pomogą Ci oszacować zapotrzebowanie na stal i uniknąć kosztownych błędów. Z mojego doświadczenia wynika, że solidne podstawy to gwarancja spokoju na lata.
Prawidłowe zbrojenie ławy 40x60 cm to klucz do trwałości fundamentu
- Standardowe zbrojenie ławy 40x60 cm obejmuje 4 pręty główne Ø12 mm (A-IIIN).
- Strzemiona wykonuje się z prętów Ø6-Ø8 mm.
- Minimalna otulina betonowa dla stali w fundamencie wynosi 5 cm, chroniąc ją przed korozją.
- Strzemiona rozmieszcza się co 30-50 cm, zagęszczając do 15-20 cm w narożnikach i pod ścianami nośnymi.
- Łączenie prętów odbywa się "na zakład" o długości 40-50-krotności średnicy pręta, bez spawania.
- Zbrojenie należy układać na 10 cm warstwie chudego betonu, używając podkładek dystansowych.
- Szacunkowe zapotrzebowanie na stal to 50-100 kg na 1 m³ betonu fundamentowego.
Dlaczego prawidłowe zbrojenie ławy 40x60 to fundament Twojego bezpieczeństwa
Prawidłowe wykonanie zbrojenia ławy fundamentowej o wymiarach 40x60 cm to absolutna podstawa dla stabilności i trwałości całej konstrukcji budynku. To nie jest element, na którym można oszczędzać czy szukać kompromisów. Zapewnienie odpowiedniego zbrojenia to inwestycja w bezpieczeństwo mieszkańców i spokój na długie lata, eliminująca ryzyko kosztownych problemów w przyszłości.
Beton i stal – na czym polega ich współpraca w fundamencie?
Synergia betonu i stali w zbrojeniu fundamentu jest kluczowa dla jego wytrzymałości. Beton, jako materiał, doskonale przenosi siły ściskające, co oznacza, że świetnie radzi sobie z ciężarem budynku naciskającym na fundament. Jednakże, jest on słaby w przenoszeniu sił rozciągających, które powstają w dolnych partiach ławy pod wpływem obciążeń. Właśnie tutaj do gry wchodzi stal zbrojeniowa. Jej zadaniem jest przejmowanie tych sił rozciągających. Dzięki temu wzajemnemu uzupełnianiu się, beton i stal tworzą kompozyt, który jest w stanie wytrzymać zarówno ściskanie, jak i rozciąganie, zapewniając solidną i trwałą konstrukcję fundamentu.
Konsekwencje błędów na etapie zbrojenia – dlaczego oszczędności tutaj się nie opłacają?
Błędy popełnione na etapie zbrojenia ławy fundamentowej mogą mieć katastrofalne konsekwencje, które często ujawniają się dopiero po kilku latach eksploatacji budynku. Mówimy tu o pękających ścianach, osiadaniu budynku, a w skrajnych przypadkach nawet o utracie stabilności całej konstrukcji. Muszę podkreślić, że wszelkie "oszczędności" na tym etapie, czy to na jakości stali, czy na precyzji wykonania, są z reguły pozorne. Koszty napraw tak poważnych uszkodzeń są zazwyczaj wielokrotnie wyższe niż początkowe oszczędności, a co gorsza, fundament jest elementem, którego nie da się łatwo poprawić po wylaniu betonu. To jest ten jeden etap budowy, gdzie perfekcja jest absolutnie wymagana.
Anatomia zbrojenia ławy 40x60 – poznaj kluczowe elementy szkieletu
Aby prawidłowo wykonać zbrojenie ławy fundamentowej o wymiarach 40x60 cm, musimy najpierw zrozumieć, z jakich elementów składa się ten kluczowy "kosz zbrojeniowy". Standardowo, jak podają źródła branżowe, w tym s14-odcinek2.pl, składa się on z prętów głównych, strzemion oraz wymaga odpowiedniej otuliny betonowej, co zapewnia jego funkcjonalność i trwałość.
Pręty główne (podłużne) – kręgosłup nośny Twojego fundamentu
Pręty główne, inaczej podłużne, to prawdziwy kręgosłup zbrojenia ławy 40x60 cm. Zazwyczaj stosuje się cztery pręty żebrowane, po dwa na dole i dwa na górze, o średnicy Ø12 mm. Wykonuje się je ze stali klasy A-IIIN, znanej również jako B500. Należy pamiętać, że to właśnie pręty dolne odgrywają kluczową rolę, ponieważ są odpowiedzialne za przenoszenie naprężeń rozciągających, które powstają w fundamencie pod wpływem obciążeń. Ich odpowiednie ułożenie i jakość są absolutnie fundamentalne dla wytrzymałości konstrukcji.
Strzemiona (zbrojenie poprzeczne) – niewidzialni strażnicy stabilności
Strzemiona, będące zbrojeniem poprzecznym, pełnią funkcję "niewidzialnych strażników" stabilności całego kosza zbrojeniowego. Najczęściej wykonuje się je z prętów gładkich lub żebrowanych o średnicy Ø6 mm lub Ø8 mm. Ich podstawowym zadaniem jest utrzymanie prętów głównych w odpowiedniej pozycji, zapobieganie ich przemieszczaniu się podczas procesu betonowania, a także przenoszenie sił ścinających, które mogą działać na ławę. Bez strzemion, pręty główne mogłyby się rozsunąć, a całe zbrojenie straciłoby swoją integralność i efektywność.
Otulina betonowa – dlaczego 5 cm betonu jest tarczą ochronną dla stali?
Otulina betonowa to nie tylko warstwa betonu otaczająca stal zbrojeniową, ale przede wszystkim jej tarcza ochronna. Dla ław fundamentowych, które mają bezpośredni kontakt z gruntem, minimalna grubość otuliny wynosi 5 cm z każdej strony. Dlaczego to tak ważne? Otulina zapewnia stali ochronę przed korozją, która jest największym wrogiem zbrojenia. Wilgoć i agresywne substancje zawarte w gruncie mogłyby szybko doprowadzić do rdzewienia prętów, co skutkowałoby utratą ich wytrzymałości i w konsekwencji osłabieniem całego fundamentu. Zachowanie odpowiedniej grubości otuliny to klucz do długowieczności konstrukcji.
Zbrojenie ławy 40x60 krok po kroku – praktyczny przewodnik wykonawczy
Przejdźmy teraz do praktycznych aspektów wykonawczych. Ta sekcja to Twój przewodnik krok po kroku, który pozwoli Ci nie tylko zrozumieć proces zbrojenia ławy 40x60 cm, ale także skrupulatnie zweryfikować jakość prac. Pamiętaj, że precyzja na tym etapie jest absolutnie kluczowa i nie ma tu miejsca na improwizację.
Jaką stal wybrać? Standardy dla prętów głównych i strzemion (średnica i klasa)
Wybór odpowiedniej stali to podstawa. Poniższa tabela przedstawia rekomendowane parametry dla ławy fundamentowej 40x60 cm:
| Element zbrojenia | Typ pręta | Średnica | Klasa stali |
|---|---|---|---|
| Pręty główne (podłużne) | Żebrowane | Ø12 mm | A-IIIN (np. B500) |
| Strzemiona (poprzeczne) | Gładkie lub żebrowane | Ø6 mm lub Ø8 mm | Dowolna odpowiednia, np. A-I (gładka) |
Te parametry nie są przypadkowe – zostały dobrane tak, aby zapewnić odpowiednią wytrzymałość konstrukcji. Stosowanie stali o niższych parametrach, czy to pod względem średnicy, czy klasy, jest niedopuszczalne, ponieważ znacząco obniży nośność fundamentu i może prowadzić do poważnych problemów konstrukcyjnych w przyszłości.

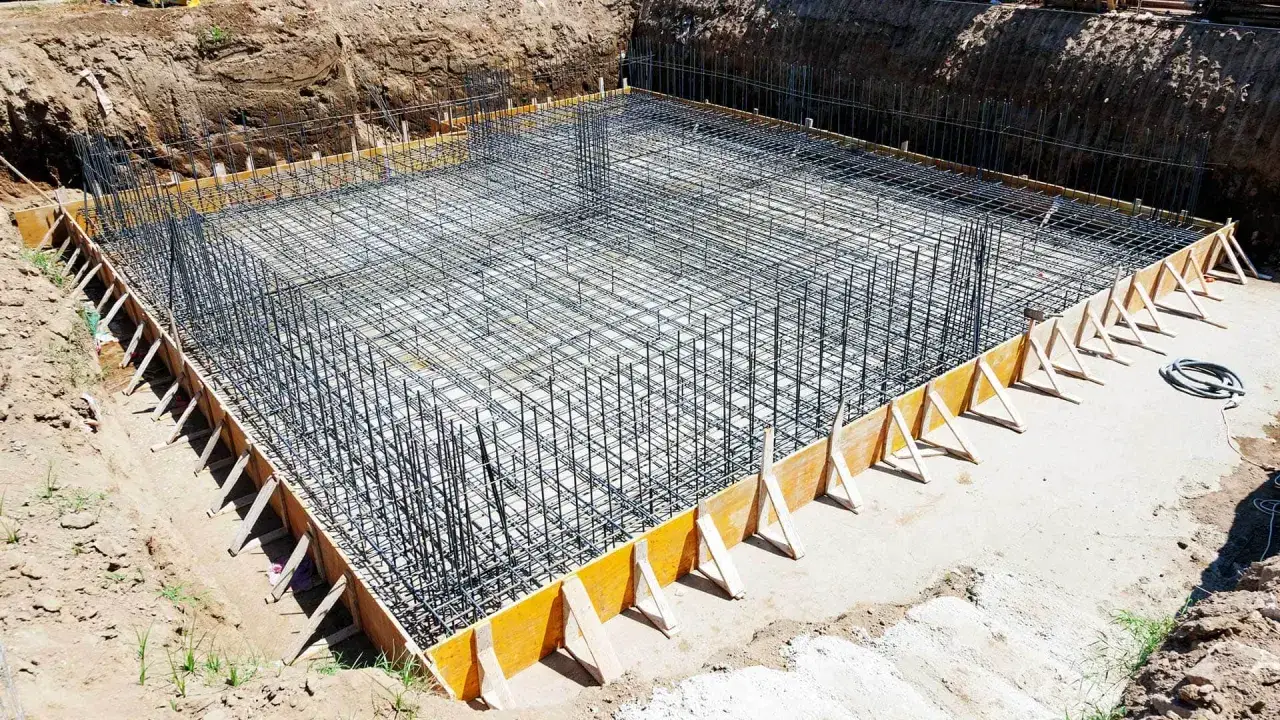

Schemat zbrojenia ławy 40x60 – jak powinien wyglądać idealny "kosz" zbrojeniowy?
Idealny "kosz" zbrojeniowy dla ławy 40x60 cm to precyzyjnie złożony szkielet. Pręty główne, czyli dwa na dole i dwa na górze, tworzą prostokątny zarys odpowiadający wymiarom ławy pomniejszonym o otulinę. Strzemiona owijają te pręty, tworząc zamkniętą ramę. Niezwykle ważne jest, aby wszystkie pręty były ułożone równolegle i stabilnie połączone ze strzemionami. Do tego celu używa się drutu wiązałkowego, który zapewnia, że kosz zachowa swój kształt i wymiary podczas transportu oraz w trakcie betonowania. Pamiętaj, że każdy element musi być na swoim miejscu, aby zbrojenie działało efektywnie.
Jaki rozstaw strzemion zastosować? Standardowe ułożenie i zagęszczanie w kluczowych miejscach
Standardowy rozstaw strzemion w ławie fundamentowej wynosi od 30 do 50 cm. Jednakże, w strefach newralgicznych, gdzie występują większe naprężenia i siły ścinające, takich jak narożniki budynku czy miejsca podparcia ścian nośnych, rozstaw ten należy zagęścić. W takich obszarach strzemiona powinny być rozmieszczone co 15-20 cm. To zagęszczenie jest kluczowe, ponieważ zwiększa odporność ławy na lokalne obciążenia i zapobiega deformacjom, które mogłyby prowadzić do pęknięć.
Łączenie prętów na długości i w narożnikach – techniki gwarantujące ciągłość konstrukcji
Ciągłość zbrojenia jest absolutnie niezbędna. Pręty łączy się "na zakład", co oznacza, że zachodzą na siebie na odpowiedniej długości. Ta długość powinna wynosić minimum 40-50-krotność średnicy pręta. Dla pręta Ø12 mm oznacza to zakład około 60-70 cm. W narożnikach stosuje się dodatkowe, wygięte pręty w kształcie litery "L", które zapewniają odpowiednie zakotwienie i ciągłość zbrojenia w miejscach, gdzie występują największe siły. Muszę podkreślić, że spawanie prętów konstrukcyjnych jest niedopuszczalne, chyba że projektant wyraźnie to przewidział i uzasadnił. Wszystkie elementy zbrojenia należy solidnie związać drutem wiązałkowym, aby stworzyć spójną i stabilną konstrukcję.
Jak zapewnić idealną otulinę? Rola podkładek dystansowych i "chudego betonu"
Zapewnienie idealnej otuliny betonowej to podstawa ochrony stali przed korozją. Praktycznym rozwiązaniem jest ułożenie zbrojenia na warstwie tzw. chudego betonu o grubości około 10 cm. "Chudy beton" to beton o niskiej zawartości cementu, który stanowi czyste i równe podłoże, ułatwiające zachowanie wymaganej otuliny od spodu. Dodatkowo, do utrzymania stałej odległości prętów od deskowania i zapewnienia otuliny bocznej oraz górnej, stosuje się plastikowe lub betonowe podkładki dystansowe. Te niewielkie elementy mają ogromne znaczenie dla długowieczności całego fundamentu.
Ile stali faktycznie potrzeba na ławę 40x60? Proste metody obliczeniowe
Choć dokładne obliczenia zapotrzebowania na stal zawsze powinien wykonać projektant, to jako inwestor lub wykonawca możesz potrzebować szybkiego oszacowania ilości stali do zakupu. Poniżej przedstawiam proste metody, które pomogą Ci w tym zadaniu, pamiętając, że są to jedynie przybliżenia.
Jak obliczyć metraż prętów głównych na całą długość fundamentów?
Aby oszacować całkowitą długość prętów głównych, potrzebujesz znać obwód fundamentu. Załóżmy, że obwód Twojej ławy (L) wynosi 40 metrów. Całkowita długość prętów głównych = (L + długość zakładów) * liczba prętów głównych.
Długość zakładów należy doliczyć dla każdego połączenia prętów na zakład. Jeśli pręty mają standardową długość 12 metrów, a obwód to 40 metrów, będziesz potrzebować około 3-4 połączeń na każdy pręt. Długość zakładu dla pręta Ø12 mm to około 0.7 metra. Dla uproszczenia, jeśli pominąć zakłady (co jest dużym uproszczeniem, ale daje dolną granicę): dla ławy o długości 40 m i 4 prętów głównych, potrzeba 4 * 40 m = 160 metrów bieżących prętów Ø12 mm.
Jak policzyć liczbę i długość strzemion, uwzględniając ich rozstaw?
- Liczba strzemion: Aby obliczyć liczbę strzemion, podziel całkowitą długość ławy przez standardowy rozstaw strzemion, a następnie dodaj 1 (i zaokrąglij w górę). Pamiętaj, aby uwzględnić zagęszczenie w narożnikach. Jeśli masz 4 narożniki i np. 2 metry zagęszczenia na każdy, to masz dodatkowe strzemiona. Przykład: Dla ławy o długości 40 m i rozstawie 0.4 m: (40 m / 0.4 m) + 1 = 101 strzemion. Do tego dolicz zagęszczenia.
- Długość pojedynczego strzemiona: Oblicz obwód strzemiona dla ławy 40x60 cm. Pamiętaj o otulinie 5 cm z każdej strony. Wymiary wewnętrzne strzemiona to (40 cm - 2*5 cm) x (60 cm - 2*5 cm), czyli 30 cm x 50 cm. Długość strzemiona to (2 * 30 cm + 2 * 50 cm) + długość haków (zazwyczaj 2 * 10 cm). To daje około 180 cm (1.8 metra) na jedno strzemię.
Mnożąc liczbę strzemion przez długość pojedynczego strzemiona, uzyskasz całkowity metraż prętów na strzemiona. Pamiętaj, że to są szacunki, a precyzyjne dane zawsze znajdziesz w projekcie.
Szacunkowa waga zbrojenia – ile kilogramów stali na metr bieżący ławy?
Ogólne szacunki branżowe, jak podaje wiele źródeł, w tym s14-odcinek2.pl, mówią, że na 1 m³ betonu fundamentowego potrzeba od 50 do 100 kg stali. Przeliczmy to na metr bieżący ławy o wymiarach 40x60 cm. Objętość 1 metra bieżącego takiej ławy to: 0.4 m * 0.6 m * 1 m = 0.24 m³. Zatem, na metr bieżący ławy potrzeba około 0.24 m³ * (50-100 kg/m³) = 12-24 kg stali. Jest to bardzo ogólne oszacowanie, które może się znacząco różnić w zależności od konkretnego projektu, obciążeń i warunków gruntowych, ale daje pewien punkt odniesienia do wstępnych kalkulacji.
7 najczęstszych błędów przy zbrojeniu ław fundamentowych – sprawdź listę i unikaj problemów
Znajomość typowych błędów jest równie ważna, jak znajomość prawidłowych technik. Pozwala to świadomie unikać pułapek i zapewnia wysoką jakość wykonania. Oto lista najczęściej popełnianych błędów, na które musisz zwrócić uwagę.
Błąd #1: Zastosowanie stali o złej średnicy lub klasie
Użycie stali o mniejszej średnicy lub niższej klasie niż przewidziana w projekcie (lub standardowo Ø12 mm A-IIIN dla prętów głównych) to krytyczny błąd. Skutkuje to niewystarczającą wytrzymałością na rozciąganie i ścinanie, co bezpośrednio przekłada się na obniżenie nośności całego fundamentu. Taka "oszczędność" jest w rzeczywistości ogromnym ryzykiem dla bezpieczeństwa konstrukcji.
Błąd #2: Zbyt mała lub nierówna otulina betonowa
Zbyt mała lub nierówna otulina betonowa (poniżej wymaganych 5 cm) to prosta droga do katastrofy. Prowadzi to do szybkiej korozji stali, ponieważ wilgoć i agresywne substancje z gruntu mają łatwy dostęp do prętów. Zardzewiała stal traci swoje właściwości nośne, co osłabia zbrojenie i w efekcie prowadzi do pęknięć betonu oraz utraty nośności fundamentu.
Błąd #3: Brak ciągłości zbrojenia w narożnikach i na połączeniach
Brak odpowiedniego łączenia prętów, na przykład poprzez pominięcie prętów "L" w narożnikach lub zastosowanie zbyt krótkich zakładów, jest poważnym błędem. Powoduje to, że zbrojenie nie działa jako jednolita, spójna konstrukcja. W miejscach braku ciągłości, gdzie siły nie są prawidłowo przenoszone, mogą powstawać koncentracje naprężeń i pęknięcia, osłabiające cały fundament.
Błąd #4: Nieprawidłowa długość zakładów prętów głównych
Jak już wspominałem, zakład prętów głównych musi mieć odpowiednią długość, minimum 40-50-krotność średnicy pręta. Zbyt krótkie zakłady nie zapewniają prawidłowego przenoszenia sił między łączonymi prętami. Oznacza to, że w miejscu połączenia zbrojenie jest osłabione i nie jest w stanie efektywnie przejmować naprężeń rozciągających, co negatywnie wpływa na wytrzymałość całej ławy.
Błąd #5: Zbyt rzadki rozstaw strzemion (lub brak ich zagęszczenia)
Zbyt rzadki rozstaw strzemion (powyżej 50 cm) lub brak ich zagęszczenia w newralgicznych miejscach, takich jak narożniki czy podparcia ścian nośnych, to błąd, który może mieć poważne konsekwencje. Prowadzi to do utraty stabilności prętów głównych, które mogą się przemieszczać podczas betonowania, oraz znacząco zmniejsza odporność ławy na siły ścinające, które są kluczowe dla jej integralności.
Błąd #6: Niestabilne mocowanie szkieletu, które przesuwa się podczas betonowania
Problem niestabilnego ułożenia zbrojenia jest często niedoceniany. Jeśli "kosz" zbrojeniowy nie jest odpowiednio stabilny i przesuwa się podczas wylewania betonu, może to spowodować niewłaściwe położenie prętów. Skutkiem tego jest nieprawidłowa otulina (zbyt mała w jednych miejscach, zbyt duża w innych) lub utrata nośności w kluczowych punktach, co osłabia cały fundament.
Błąd #7: Układanie zbrojenia bezpośrednio na gruncie
Układanie zbrojenia bezpośrednio na gruncie, bez warstwy chudego betonu i podkładek dystansowych, jest poważnym błędem. Jak wynika z dobrych praktyk, brak tej warstwy uniemożliwia uzyskanie wymaganej otuliny od spodu, co naraża stal na szybką korozję. To z kolei prowadzi do osłabienia fundamentu i skrócenia jego żywotności, a w konsekwencji do kosztownych problemów konstrukcyjnych.
Kiedy standardowe zbrojenie ławy 40x60 to za mało? Rola projektu i warunków gruntowych
Chociaż ten artykuł dostarcza szczegółowych i praktycznych wytycznych, muszę podkreślić, że każda budowa jest unikalna. Standardowe rozwiązania są dobrym punktem wyjścia, ale nie zawsze są wystarczające. Zawsze należy pamiętać o indywidualnym podejściu i roli profesjonalnego projektu.
Słaby grunt – jak wpływa na konieczność modyfikacji zbrojenia?
W przypadku słabych, niestabilnych lub niejednorodnych warunków gruntowych, standardowe zbrojenie ławy 40x60 cm może okazać się niewystarczające. Słaby grunt charakteryzuje się niską nośnością i podatnością na osiadanie, co generuje dodatkowe naprężenia w fundamencie. W takich sytuacjach może być konieczne zwiększenie średnicy prętów głównych, znaczne zagęszczenie strzemion, a nawet zastosowanie innych typów fundamentów, takich jak płyta fundamentowa, lub specjalnych wzmocnień, np. pali. Analiza geotechniczna jest tu absolutnie niezbędna.
Przeczytaj również: Ile kosztuje fundament pod dom? Poznaj ukryte wydatki i ceny
Dlaczego projekt konstrukcyjny jest ważniejszy niż uniwersalne porady?
Uniwersalne porady, choć cenne, są jedynie wskazówkami opartymi na ogólnych standardach. Ostateczny schemat zbrojenia i wszystkie jego parametry powinny być zawsze określone w indywidualnym projekcie konstrukcyjnym. Taki projekt jest wykonywany przez uprawnionego inżyniera, który uwzględnia specyficzne obciążenia wynikające z projektu budynku, analizuje warunki gruntowe na podstawie szczegółowych badań geotechnicznych, a także bierze pod uwagę lokalne przepisy i normy. Tylko projektant jest w stanie dobrać optymalne rozwiązania, które gwarantują bezpieczeństwo, trwałość i ekonomiczność konstrukcji, dostosowane do konkretnych warunków Twojej budowy.
