Zbrojenie fundamentu - Jak uniknąć błędów i zbudować trwały dom?

Zbrojenie fundamentów to jeden z tych etapów budowy, który często bywa niedoceniany, a jednocześnie jest absolutnie kluczowy dla bezpieczeństwa i trwałości każdego budynku. Właściwie wykonane zbrojenie to gwarancja, że Twój dom będzie stał stabilnie przez dziesięciolecia, odporny na wszelkie obciążenia. Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak prawidłowo wykonać zbrojenie ław fundamentowych, odpowiadając na pytania "jak?", "z czego?" i "dlaczego?" każdy element ma znaczenie.

Dlaczego prawidłowe zbrojenie fundamentu to absolutna podstawa bezpieczeństwa Twojego domu

Zbrojenie fundamentu nie jest jedynie dodatkiem, ale integralną częścią konstrukcji, która determinuje jej wytrzymałość i stabilność. Bez niego, nawet najlepiej wykonany fundament betonowy, nie byłby w stanie sprostać wyzwaniom, jakie stawia przed nim ciężar budynku i zmienne warunki gruntowe. To właśnie zbrojenie sprawia, że fundament staje się prawdziwym filarem bezpieczeństwa.

Beton i stal: na czym polega współpraca idealnego duetu?

Kluczem do zrozumienia roli zbrojenia jest pojęcie żelbetu – materiału, który powstaje z połączenia betonu i stali. Beton, choć niezwykle wytrzymały na ściskanie, jest zaskakująco słaby na rozciąganie. Wyobraź sobie, że próbujesz rozerwać betonowy blok – nie jest to trudne. Właśnie w tym miejscu do gry wkracza stal zbrojeniowa. Jak podają eksperci budowlani, stal doskonale przenosi siły rozciągające, uzupełniając niedobory betonu.

W efekcie, żelbet staje się materiałem o wysokiej wytrzymałości zarówno na ściskanie, jak i na rozciąganie, co czyni go idealnym do budowy fundamentów. Bez tej synergii, fundamenty byłyby znacznie bardziej podatne na pękanie i uszkodzenia, co zagrażałoby stabilności całej konstrukcji budynku.

Jakie siły działają na fundament i dlaczego samo zbrojenie jest kluczowe?

Fundamenty są stale poddawane działaniu wielu różnorodnych sił. Przede wszystkim przenoszą siły ściskające pochodzące od ciężaru całego budynku. Jednak to nie wszystko. Działają na nie również siły rozciągające i zginające, wynikające z nierównomiernego osiadania gruntu, parcia gruntu, a także zmiennych obciążeń, takich jak wiatr czy śnieg. Dodatkowo, mogą pojawiać się siły ścinające, szczególnie w przypadku fundamentów o skomplikowanych kształtach lub na nierównym terenie.

Bez odpowiedniego zbrojenia, betonowe ławy fundamentowe byłyby podatne na powstawanie rys i pęknięć pod wpływem tych sił rozciągających i zginających. Zbrojenie przejmuje te naprężenia, rozprowadzając je równomiernie po całej konstrukcji. Dzięki temu fundament zachowuje swoją integralność i zdolność do przenoszenia obciążeń, chroniąc budynek przed uszkodzeniami strukturalnymi.

Zanim zaczniesz, czyli co musisz wiedzieć o materiałach i projekcie

Zanim wbijesz pierwszą łopatę, a co dopiero zaczniesz wiązać pręty, kluczowe jest gruntowne przygotowanie. Zrozumienie projektu budowlanego oraz specyfikacji materiałów to podstawa, która pozwoli uniknąć kosztownych błędów i zapewni, że zbrojenie zostanie wykonane zgodnie ze sztuką budowlaną. To właśnie na tym etapie decyduje się o jakości i bezpieczeństwie przyszłego fundamentu.

Jak czytać projekt budowlany – kluczowe oznaczenia dla zbrojenia

Projekt budowlany to prawdziwa biblia dla każdego, kto zajmuje się zbrojeniem. Zawiera on wszystkie niezbędne informacje, które musisz znać. Znajdziesz w nim szczegółowe rysunki zbrojenia, a na nich: średnice prętów (np. fi 12, fi 16), klasy stali (np. A-IIIN, B500SP), rozstaw strzemion (np. co 30 cm), długości zakładów (czyli miejsc, gdzie pręty się na siebie nakładają), a także kształty zbrojenia, szczególnie w narożnikach i przy otworach. Każde odstępstwo od projektu może mieć poważne konsekwencje, dlatego jego ścisłe przestrzeganie jest absolutnie obowiązkowe.

Stal zbrojeniowa: jaką klasę (A-IIIN, B500SP) i średnicę prętów wybrać do ław fundamentowych?

Wybór odpowiedniej stali zbrojeniowej to jeden z najważniejszych aspektów. W budownictwie jednorodzinnym, do zbrojenia ław fundamentowych najczęściej stosuje się pręty żebrowane ze stali klasy A-IIIN. Spotkasz się z oznaczeniami takimi jak B500SP lub B500B. Oznaczenia te informują o właściwościach mechanicznych stali, przede wszystkim o jej wytrzymałości na rozciąganie. Typowe średnice prętów głównych to od 12 mm do 16 mm. Zazwyczaj szkielet zbrojenia opiera się na czterech takich prętach, umieszczonych w narożnikach ławy.

Strzemiona – cisi bohaterowie konstrukcji: jaka średnica i rozstaw są niezbędne?

Strzemiona to często niedoceniane, ale niezwykle ważne elementy zbrojenia – prawdziwi "cisi bohaterowie" konstrukcji. Ich głównym zadaniem jest utrzymywanie prętów głównych w odpowiedniej pozycji, zapobiegając ich przemieszczaniu się podczas betonowania i eksploatacji. Co więcej, strzemiona odgrywają kluczową rolę w przenoszeniu sił ścinających, które mogą pojawić się w ławie fundamentowej.

Wykonuje się je z gładkich prętów klasy A-I, najczęściej o średnicy 6 mm lub 8 mm. Typowy rozstaw strzemion w ławie fundamentowej wynosi od 30 cm do 50 cm. Warto pamiętać, że w miejscach o większym obciążeniu, np. pod ścianami nośnymi lub w pobliżu narożników, może być konieczne zagęszczenie strzemion, aby zapewnić odpowiednią wytrzymałość konstrukcji.

Zbrojenie fundamentu krok po kroku – praktyczny przewodnik dla inwestora

Przejdźmy teraz do sedna, czyli praktycznego wykonania zbrojenia. Każdy krok ma tu znaczenie i powinien być wykonany z największą starannością. Nawet drobne niedociągnięcia mogą mieć poważne konsekwencje dla stabilności całego budynku. Pamiętaj, że jako inwestor, masz prawo i obowiązek nadzorować te prace, aby mieć pewność, że wszystko jest zgodne z projektem.

Krok 1: Przygotowanie szkieletów zbrojeniowych – jak wiązać pręty główne i strzemiona?

Pierwszym etapem jest przygotowanie gotowych szkieletów zbrojeniowych. Polega to na łączeniu prętów głównych (podłużnych) ze strzemionami (poprzecznymi) za pomocą drutu wiązałkowego. Pręty główne układa się wzdłuż, a strzemiona owija się wokół nich, tworząc rodzaj klatki. Ważne jest, aby zachować precyzyjne odległości między strzemionami, zgodnie z projektem. Wiązanie powinno być solidne, ale nie musi być bardzo ciasne – jego głównym celem jest utrzymanie prętów w odpowiedniej pozycji podczas transportu i betonowania. To etap, który wymaga cierpliwości i dokładności.

Krok 2: Zapewnienie ciągłości w narożnikach – jak poprawnie wykonać zakłady i unikać pęknięć?

Narożniki to newralgiczne punkty każdego fundamentu, które są szczególnie narażone na naprężenia. Kluczowe jest tu zapewnienie ciągłości zbrojenia. Osiąga się to poprzez odpowiednie wygięcie prętów głównych w narożnikach lub użycie dodatkowych prętów "L", które zachodzą na siebie. Niezwykle ważna jest długość zakładu, czyli fragmentu, na którym pręty się na siebie nakładają. Według danych branżowych, powinna ona wynosić co najmniej 40-50-krotność średnicy pręta. Niewłaściwe połączenie w narożnikach to prosta droga do powstawania pęknięć w przyszłości, osłabiających całą konstrukcję.

Krok 3: Umieszczenie zbrojenia w wykopie – rola podkładek dystansowych

Gdy szkielety zbrojeniowe są gotowe, należy je ostrożnie umieścić w przygotowanym wykopie. Tutaj pojawia się kluczowa rola podkładek dystansowych. Mogą być one betonowe lub plastikowe, a ich zadaniem jest zapewnienie, że stal zbrojeniowa będzie miała odpowiedni dystans od dna wykopu, czyli od gruntu. To niezwykle ważne, ponieważ zbrojenie nigdy nie może leżeć bezpośrednio na ziemi. Podkładki dystansowe gwarantują, że wokół stali znajdzie się wystarczająca warstwa betonu, która ją ochroni.

Krok 4: Otulina betonu – dlaczego 5 cm to absolutne minimum dla ochrony przed korozją?

Otulina betonu to warstwa betonu, która otacza stal zbrojeniową z każdej strony. Jej rola jest nie do przecenienia – to właśnie ona chroni stal przed korozją. Jeśli stal będzie miała bezpośredni kontakt z wilgocią z gruntu lub powietrza, zacznie rdzewieć, tracąc swoją wytrzymałość i osłabiając cały fundament. Minimalna grubość otuliny dla fundamentów wynosi 5 cm. Zapewnienie tej grubości jest możliwe dzięki wspomnianym wcześniej podkładkom dystansowym oraz odpowiedniemu ułożeniu zbrojenia w deskowaniu. Mniejsza otulina to prosta droga do szybkiej degradacji zbrojenia i poważnych problemów konstrukcyjnych.

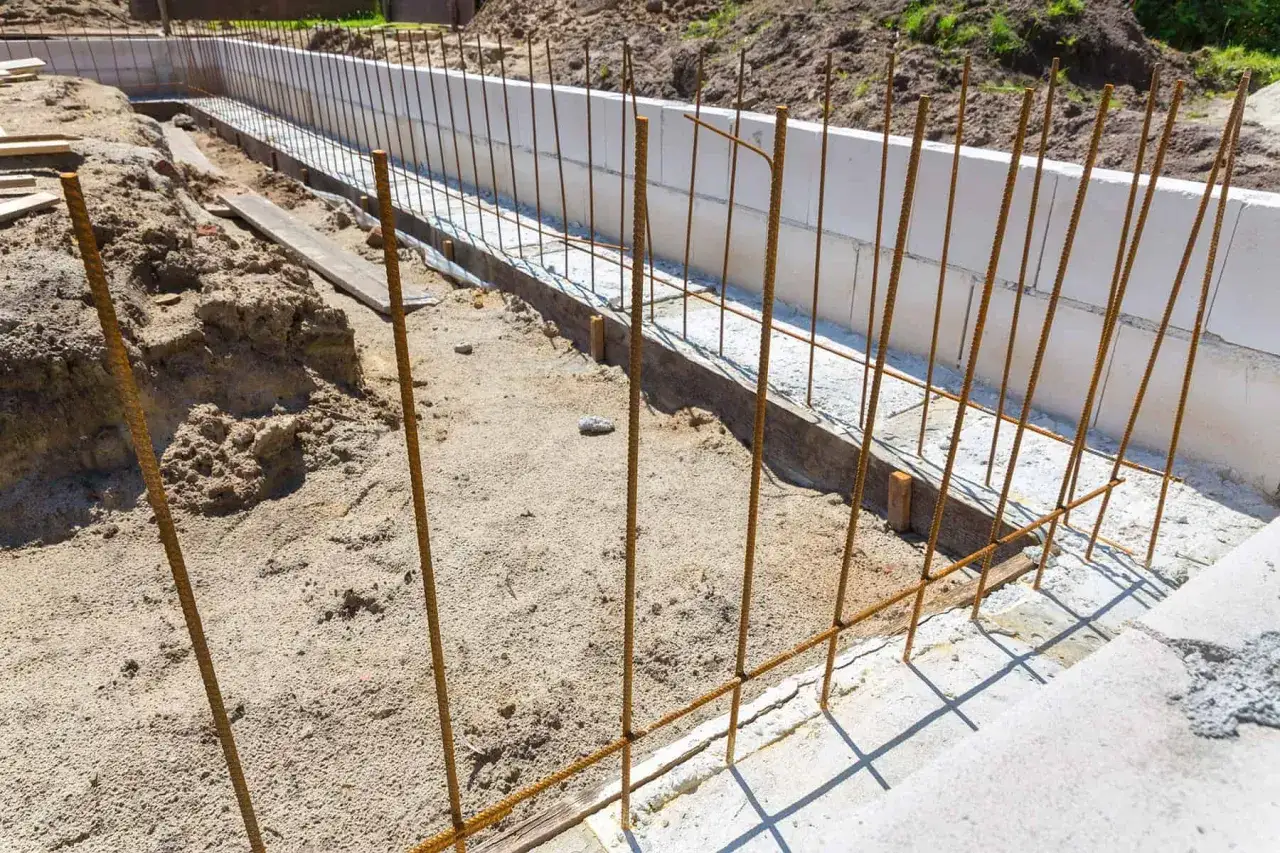

Krok 5: Wyprowadzenie "wąsów" – jak przygotować zbrojenie pod ściany nośne?

"Wąsy" zbrojeniowe to nic innego jak pręty, które wystają z górnej części ławy fundamentowej. Ich zadaniem jest połączenie zbrojenia fundamentu ze zbrojeniem ścian nośnych, które będą na nim budowane. Są one niezbędne do zapewnienia ciągłości konstrukcyjnej całego budynku. "Wąsy" muszą być odpowiednio długie i rozmieszczone zgodnie z projektem, aby mogły skutecznie przenosić obciążenia ze ścian na fundament. Ich brak lub niewłaściwe wykonanie osłabia połączenie między fundamentem a ścianami, co może prowadzić do pęknięć i niestabilności.

7 najgroźniejszych błędów przy zbrojeniu, które mogą prowadzić do katastrofy budowlanej

Nawet najlepszy projekt i najdroższe materiały nie zagwarantują sukcesu, jeśli wykonanie będzie pozostawiało wiele do życzenia. Błędy w zbrojeniu fundamentu to nie tylko estetyczne niedociągnięcia, ale realne zagrożenie dla stabilności i bezpieczeństwa całego budynku. Poniżej przedstawiam najgroźniejsze pomyłki, których należy bezwzględnie unikać.

Błąd nr 1: Użycie złej średnicy lub klasy stali – oszczędność, która się nie opłaca

To jeden z najpoważniejszych błędów, często wynikający z chęci zaoszczędzenia kilku złotych. Zastosowanie prętów o mniejszej średnicy niż przewidziana w projekcie lub użycie stali niższej klasy (o mniejszej wytrzymałości) drastycznie osłabia konstrukcję fundamentu. Taka "oszczędność" może prowadzić do tego, że fundament nie będzie w stanie przenieść przewidzianych obciążeń, co z czasem objawi się pęknięciami, a w skrajnych przypadkach – katastrofą budowlaną. Zawsze należy ściśle trzymać się specyfikacji projektowej.

Błąd nr 2: Zbyt rzadki rozstaw strzemion – jak to osłabia całą ławę?

Strzemiona, choć małe, pełnią ogromną rolę. Zbyt rzadki ich rozstaw sprawia, że pręty główne nie są odpowiednio usztywnione i mogą się przemieszczać podczas betonowania. Co gorsza, zbyt rzadkie strzemiona nie są w stanie skutecznie przenosić sił ścinających, które działają w ławie. W efekcie, cała konstrukcja staje się mniej sztywna i bardziej podatna na uszkodzenia, zwłaszcza w miejscach, gdzie występują koncentracje naprężeń.

Błąd nr 3: Brak ciągłości zbrojenia na narożnikach i na długości ławy

Fundament to nie zbiór oddzielnych elementów, lecz jednolita konstrukcja. Brak odpowiednich połączeń (zakładów) lub ich niewłaściwe wykonanie, zwłaszcza w narożnikach, tworzy słabe punkty. W tych miejscach, pod wpływem obciążeń, mogą pojawić się pęknięcia, które będą się rozprzestrzeniać, osłabiając całą ławę. Ciągłość zbrojenia jest kluczowa dla równomiernego rozłożenia naprężeń w całej konstrukcji.

Błąd nr 4: Zbrojenie leżące na gruncie – prosta droga do korozji i zniszczenia fundamentu

To jeden z najczęściej popełnianych i najbardziej niebezpiecznych błędów. Ułożenie zbrojenia bezpośrednio na gruncie, bez odpowiednich podkładek dystansowych, oznacza, że stal nie będzie miała wystarczającej otuliny betonu. Bezpośredni kontakt z wilgotnym gruntem (a grunt zawsze jest wilgotny!) przyspiesza proces korozji stali. Zardzewiałe pręty tracą swoją wytrzymałość, a rozszerzająca się rdza może nawet rozsadzać beton od środka, prowadząc do całkowitej utraty nośności fundamentu.

Błąd nr 5: Stosowanie stali zabrudzonej olejem, błotem lub luźną rdzą

Czystość stali zbrojeniowej ma bezpośredni wpływ na jakość żelbetu. Zanieczyszczenia takie jak olej, błoto czy luźna, łuszcząca się rdza zmniejszają przyczepność stali do betonu. Jeśli stal nie przylega ściśle do betonu, nie może z nim efektywnie współpracować, co osłabia całą konstrukcję. Delikatny, rdzawy nalot, który nie łuszczy się i nie tworzy grubej warstwy, jest dopuszczalny, ale wszelkie inne zanieczyszczenia muszą zostać usunięte przed betonowaniem.

Błąd nr 6: Niewłaściwa długość zakładów prętów – kiedy połączenie jest zbyt słabe?

Zakłady prętów, czyli miejsca, gdzie pręty zachodzą na siebie, są kluczowe dla przenoszenia sił wzdłuż zbrojenia. Jeśli długość zakładu jest zbyt krótka, połączenie staje się zbyt słabe. Pod obciążeniem pręty mogą się rozdzielić, uniemożliwiając prawidłowe przenoszenie naprężeń. To błąd, który osłabia ciągłość zbrojenia i może prowadzić do lokalnych pęknięć lub nawet zniszczenia konstrukcji w miejscu niewłaściwego połączenia.

Błąd nr 7: Pominięcie uziomu fundamentowego w zbrojeniu

Uziom fundamentowy to element, który nie wpływa bezpośrednio na statykę budynku, ale jest niezwykle ważny dla bezpieczeństwa elektrycznego. Jest to specjalnie przygotowana część zbrojenia (lub dodatkowy element stalowy), która służy jako uziemienie dla instalacji elektrycznej budynku. Jego pominięcie lub niewłaściwe wykonanie może skutkować brakiem skutecznej ochrony przed porażeniem prądem lub uszkodzeniem sprzętu elektrycznego w przypadku awarii instalacji lub uderzenia pioruna. To element, o którym często się zapomina, a który jest obowiązkowy zgodnie z przepisami.

Odbiór zbrojenia przez kierownika budowy – co zostanie sprawdzone przed zalaniem betonem?

Zanim betoniarka wjedzie na plac budowy, zbrojenie musi zostać bezwzględnie odebrane przez kierownika budowy. To moment prawdy, w którym weryfikuje się, czy wszystkie prace zostały wykonane zgodnie z projektem i obowiązującymi normami. Jako inwestor, powinieneś być obecny przy tym odbiorze i znać kluczowe punkty kontrolne.

Checklista dla inwestora: na co zwrócić uwagę, zanim przyjedzie betoniarka?

Oto lista kontrolna, która pomoże Ci upewnić się, że zbrojenie jest gotowe do zalania betonem:

1. Zgodność z projektem budowlanym: Sprawdź, czy średnice i klasy stali, a także rozstaw strzemion, są zgodne z tym, co widnieje na rysunkach projektowych.
2. Prawidłowa długość zakładów prętów: Upewnij się, że pręty zachodzą na siebie na odpowiednią długość, zgodnie z wytycznymi (min. 40-50-krotność średnicy).
3. Odpowiednia otulina betonu: Zweryfikuj, czy zbrojenie jest uniesione nad gruntem za pomocą podkładek dystansowych, zapewniając minimalną otulinę 5 cm.
4. Czystość stali: Upewnij się, że pręty są wolne od oleju, błota i luźnej, łuszczącej się rdzy. Delikatny nalot jest dopuszczalny.
5. Prawidłowe wykonanie narożników i połączeń: Sprawdź, czy wszystkie połączenia są solidne, a narożniki wykonane zgodnie z projektem, zapewniając ciągłość zbrojenia.
6. Stabilność zbrojenia: Upewnij się, że cała konstrukcja zbrojeniowa jest stabilna i nie ulegnie przesunięciu podczas wylewania betonu.
7. Obecność "wąsów" pod ściany: Sprawdź, czy pręty zbrojeniowe do połączenia ze ścianami nośnymi zostały prawidłowo wyprowadzone.
8. Wprowadzenie uziomu fundamentowego: Zweryfikuj, czy uziom fundamentowy został prawidłowo włączony w zbrojenie i jest gotowy do podłączenia.

Pamiętaj, że zgodność wykonania zbrojenia z projektem budowlanym oraz normami (takimi jak PN-EN 1992-1-1, czyli Eurokod 2) jest obowiązkowa i kierownik budowy musi to potwierdzić przed podjęciem decyzji o betonowaniu.

Ile kosztuje solidne zbrojenie? Szacunkowe koszty stali i robocizny

Kwestia kosztów jest zawsze istotna dla inwestora. Zbrojenie fundamentu to znaczący wydatek, ale należy pamiętać, że jest to inwestycja w bezpieczeństwo i trwałość, na której nie warto oszczędzać. Zrozumienie, co wpływa na cenę stali i robocizny, pomoże Ci lepiej zaplanować budżet.

Cena stali zbrojeniowej – od czego zależy i jak obliczyć potrzebną ilość?

Cena stali zbrojeniowej jest zmienna i zależy od kilku czynników. Przede wszystkim od klasy i średnicy prętów – grubsze i wyższej klasy pręty są droższe. Duże znaczenie mają również aktualne ceny rynkowe oraz dostawca. Ceny stali są często podawane za kilogram lub tonę. Aby oszacować potrzebną ilość, należy dokładnie przeanalizować projekt budowlany. Znajdziesz w nim zestawienie stali, które określa długości i średnice wszystkich prętów. Na podstawie tych danych można obliczyć całkowitą wagę stali, a następnie pomnożyć ją przez aktualną cenę za kilogram. Zawsze warto doliczyć niewielki zapas na straty i docinki.

Przeczytaj również: Jak zrobić fundament pod dom - uniknij najczęstszych błędów budowlanych

Koszt robocizny zbrojarza – ile zapłacisz za fachowe wykonanie?

Koszt robocizny zbrojarza również jest zróżnicowany. Wpływa na niego region, w którym budujesz, stopień skomplikowania zbrojenia (im więcej gięcia, cięcia i wiązania, tym drożej) oraz doświadczenie i renoma ekipy. Zbrojarze mogą rozliczać się na kilka sposobów: za tonę ułożonej stali, za metr bieżący ławy fundamentowej, lub stawką godzinową. Orientacyjne stawki mogą wahać się od kilkuset do nawet ponad tysiąca złotych za tonę stali. Chociaż pokusa oszczędzania na robociźnie jest duża, przestrzegam przed tym. Niefachowe wykonanie zbrojenia to ryzyko, które może prowadzić do znacznie większych kosztów w przyszłości, związanych z naprawami lub nawet koniecznością wzmocnienia konstrukcji. W tym przypadku, inwestycja w doświadczonego fachowca to inwestycja w spokój ducha i bezpieczeństwo Twojego domu.
