Oczep w domu - Niewidzialny strażnik stabilności? Poradnik

W świecie budownictwa, gdzie każdy element ma swoje ściśle określone zadanie, istnieją konstrukcje, które choć często niewidoczne, pełnią absolutnie kluczową rolę w stabilności i trwałości całego budynku. Jednym z takich "cichych bohaterów" jest oczep – element, który spina, rozkłada obciążenia i zapewnia sztywność, bez której nasz dom nie byłby bezpieczny. Zrozumienie jego funkcji i prawidłowego wykonania jest niezbędne dla każdego inwestora, który pragnie solidnego i trwałego dachu nad głową.

Oczep – Cichy Bohater Konstrukcji Twojego Domu. Dlaczego Jest tak Ważny?

Oczep to poziomy element konstrukcyjny, którego głównym zadaniem jest spinanie pionowych elementów nośnych, takich jak ściany, słupy czy pale. Działa on niczym klamra, która nie tylko łączy te elementy, ale również równomiernie rozkłada i przenosi obciążenia z wyższych partii budynku, na przykład ze stropu czy więźby dachowej, na konstrukcje niższe. To właśnie dzięki niemu ciężar konstrukcji jest efektywnie dystrybuowany, co zapobiega punktowym przeciążeniom.

Kluczowe zadania oczepu wykraczają poza samo przenoszenie ciężaru. Jest on fundamentalny dla zapewnienia sztywności i stabilności całej konstrukcji. Wyobraźmy sobie budynek bez oczepu – byłby on znacznie bardziej podatny na działanie sił poziomych, takich jak silne podmuchy wiatru czy nawet niewielkie drgania gruntu. Oczep skutecznie przeciwdziała tym siłom, utrzymując spójność i integralność struktury.

Z mojego doświadczenia wiem, że oczep jest elementem krytycznym. Błędy wykonawcze, np. w zbrojeniu, doborze materiału czy sposobie łączenia, mogą prowadzić do poważnych problemów, takich jak pęknięcia ścian, odkształcenia konstrukcji czy utrata stateczności budynku. Właśnie dlatego tak ważne jest, aby poświęcić mu należytą uwagę już na etapie projektu i wykonawstwa.

Oczep jest elementem krytycznym. Błędy wykonawcze, np. w zbrojeniu, doborze materiału czy sposobie łączenia, mogą prowadzić do poważnych problemów, takich jak pęknięcia ścian, odkształcenia konstrukcji czy utrata stateczności budynku.

Nie każdy oczep jest taki sam – poznaj dwa kluczowe zastosowania

Choć nazwa "oczep" odnosi się do jednego typu elementu, jego zastosowanie i specyfika mogą się różnić w zależności od technologii budowy i miejsca w konstrukcji. W praktyce budowlanej wyróżniamy dwa główne obszary, w których oczep odgrywa kluczową rolę.

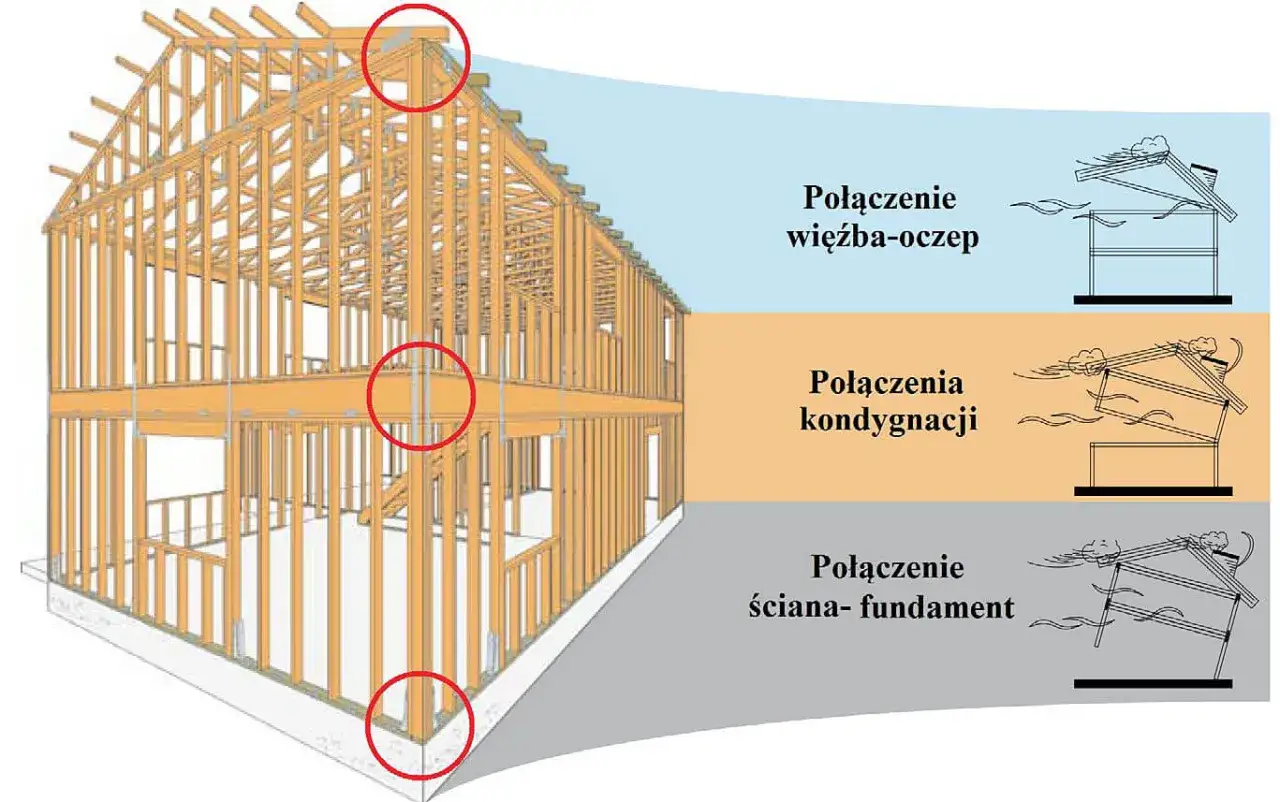

Pierwszym z nich jest oczep w konstrukcjach ściennych, szczególnie popularny w budownictwie szkieletowym, zarówno drewnianym, jak i stalowym. W tym kontekście oczep to górna belka, która zamyka ściany i stanowi bezpośrednią podporę dla belek stropowych lub krokwi dachowych. W domach szkieletowych często spotykamy się z rozwiązaniem podwójnego oczepu. Drugi oczep, montowany zazwyczaj na budowie, ma za zadanie dodatkowo związać ze sobą prefabrykowane panele ścienne. Co więcej, może on pełnić funkcję belki przenoszącej obciążenia, szczególnie w sytuacjach, gdy rozstaw słupków ściennych nie pokrywa się z rozstawem belek stropowych, zapewniając elastyczność w projektowaniu i wykonawstwie.

Drugie kluczowe zastosowanie to oczep fundamentowy. W tym przypadku mamy do czynienia z żelbetową belką lub płytą, której zadaniem jest połączenie głowic pali fundamentowych. Jego rola jest nieoceniona – usztywnia on cały układ pali i efektywnie przekazuje na nie obciążenia z konstrukcji nośnej budynku. Projektowanie takiego oczepu wymaga precyzji, obejmującej między innymi dobór odpowiedniej wysokości (często w zakresie 1,2-1,4 metra) oraz, co najważniejsze, prawidłowe rozmieszczenie zbrojenia, które zapewni mu wymaganą wytrzymałość na zginanie i ścinanie.

Warto również wyjaśnić fundamentalną różnicę między oczepem a wieńcem stropowym, ponieważ te dwa terminy bywają mylone. Wieniec stropowy to element konstrukcyjny umieszczony na obwodzie stropu, który ma za zadanie spinanie ścian i usztywnianie stropu w płaszczyźnie poziomej, rozkładając obciążenia na ściany. Oczep natomiast, zwłaszcza w kontekście fundamentów, łączy pale i przenosi na nie obciążenia z konstrukcji, a w ścianach szkieletowych stanowi zwieńczenie i podporę dla stropu lub dachu. Kluczowe różnice leżą więc w ich lokalizacji i głównych funkcjach – wieniec działa w płaszczyźnie stropu, oczep zaś spina elementy pionowe i przenosi obciążenia z góry na dół.

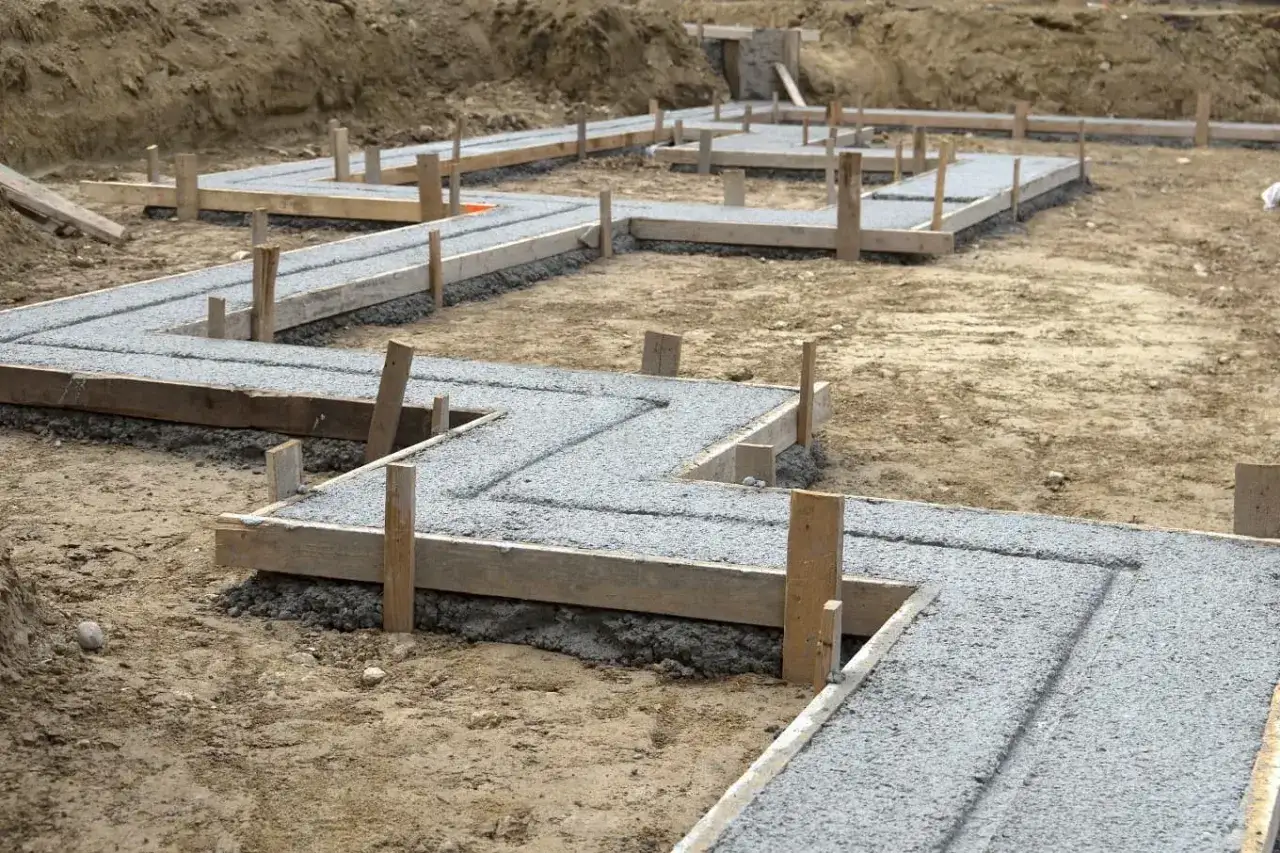

Jak powstaje solidny oczep żelbetowy na fundamentach palowych? Proces krok po kroku

Wykonanie oczepu żelbetowego na fundamentach palowych to proces wymagający precyzji i dbałości o każdy detal. Prawidłowo zrealizowany oczep gwarantuje trwałość i bezpieczeństwo całej konstrukcji. Przyjrzyjmy się temu procesowi etap po etapie.

1. Etap 1: Prawidłowe posadowienie i przygotowanie pali fundamentowych. Wszystko zaczyna się od solidnych podstaw. Niezwykle ważne jest precyzyjne wykonanie pali fundamentowych – ich właściwe rozmieszczenie, głębokość posadowienia oraz pionowość mają bezpośredni wpływ na efektywność oczepu. Kluczowe jest również odpowiednie przygotowanie głowic pali do połączenia z oczepem. Często polega to na wystawieniu zbrojenia z pali, które zostanie następnie wplecione w zbrojenie oczepu, zapewniając monolityczne połączenie i ciągłość konstrukcji.

2. Etap 2: Szalowanie – jak stworzyć idealną formę dla belki oczepowej? Szalowanie to nic innego jak stworzenie formy, do której wylejemy beton. Musi być ono wykonane z niezwykłą starannością. Szalunek musi być stabilny, aby utrzymać ciężar świeżego betonu, szczelny, by zapobiec wyciekom zaczynu cementowego, oraz wykonany zgodnie z wymiarami projektowymi. Tylko w ten sposób zapewnimy oczepowi odpowiedni kształt i wymiary, które są kluczowe dla jego nośności.

3. Etap 3: Zbrojenie oczepu – sekret wytrzymałości na lata. To serce oczepu, element zapewniający mu wytrzymałość na rozciąganie, której beton nie posiada. Proces zbrojenia jest krytyczny. Należy dobrać odpowiednią średnicę i ilość prętów zbrojeniowych, zgodnie z projektem konstrukcyjnym. Pręty muszą być prawidłowo ułożone, związane ze sobą (np. drutem wiązałkowym) oraz z wystającym zbrojeniem z pali. Niezwykle ważne jest również zachowanie odpowiedniej otuliny betonowej, czyli warstwy betonu chroniącej zbrojenie przed korozją. Według danych Wibud.com.pl, błędy w zbrojeniu, takie jak niewłaściwa średnica prętów czy ich nieprawidłowe rozmieszczenie, są jednymi z najczęstszych przyczyn osłabienia konstrukcji oczepu.

4. Etap 4: Betonowanie i pielęgnacja – jak zapewnić pełną moc konstrukcji? Gdy zbrojenie jest gotowe, przystępujemy do betonowania. Należy użyć betonu o odpowiedniej klasie i jakości, zgodnej z projektem. Proces układania betonu powinien być ciągły, a sam beton musi być zagęszczony, najlepiej za pomocą wibratora budowlanego. Wibracja usuwa pęcherzyki powietrza, co zwiększa gęstość i wytrzymałość betonu. Po wylaniu betonu niezwykle ważna jest jego pielęgnacja. Przez pierwsze dni beton powinien być regularnie nawilżany, aby zapobiec zbyt szybkiemu odparowaniu wody, co mogłoby prowadzić do skurczu i pęknięć. Należy go również chronić przed gwałtownymi zmianami temperatury – zarówno przed intensywnym słońcem, jak i mrozem. Prawidłowa pielęgnacja jest gwarancją osiągnięcia pełnej wytrzymałości projektowej betonu.

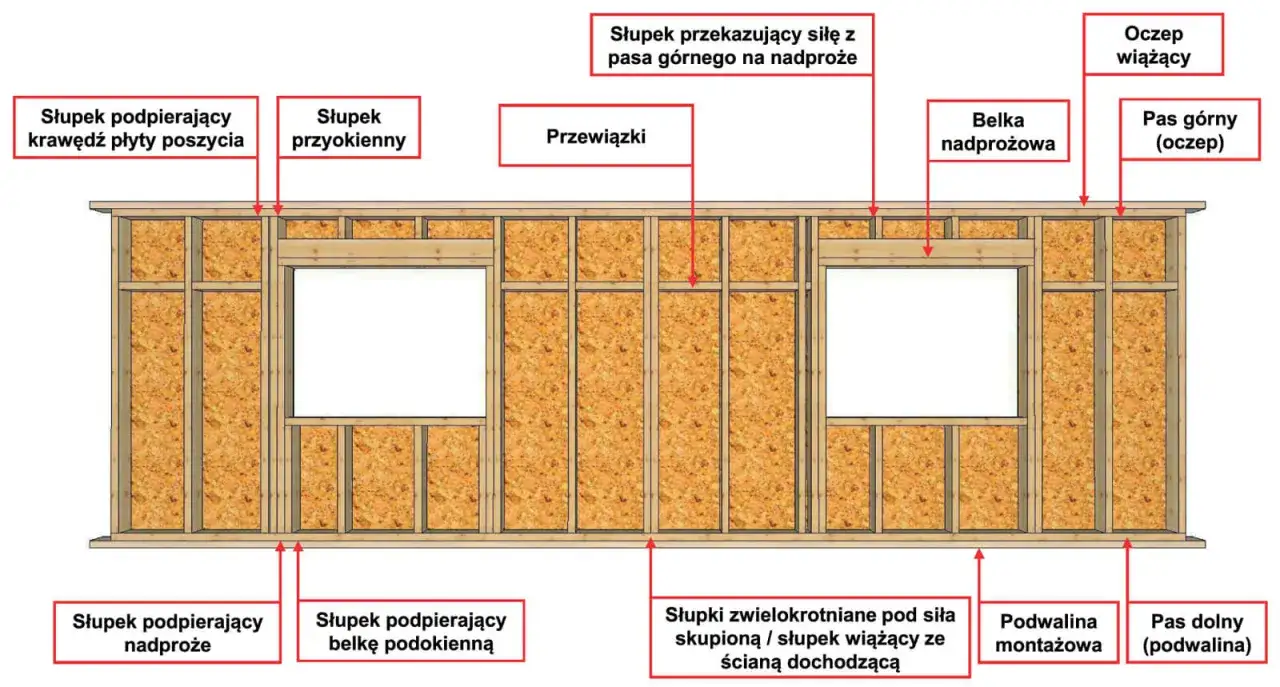

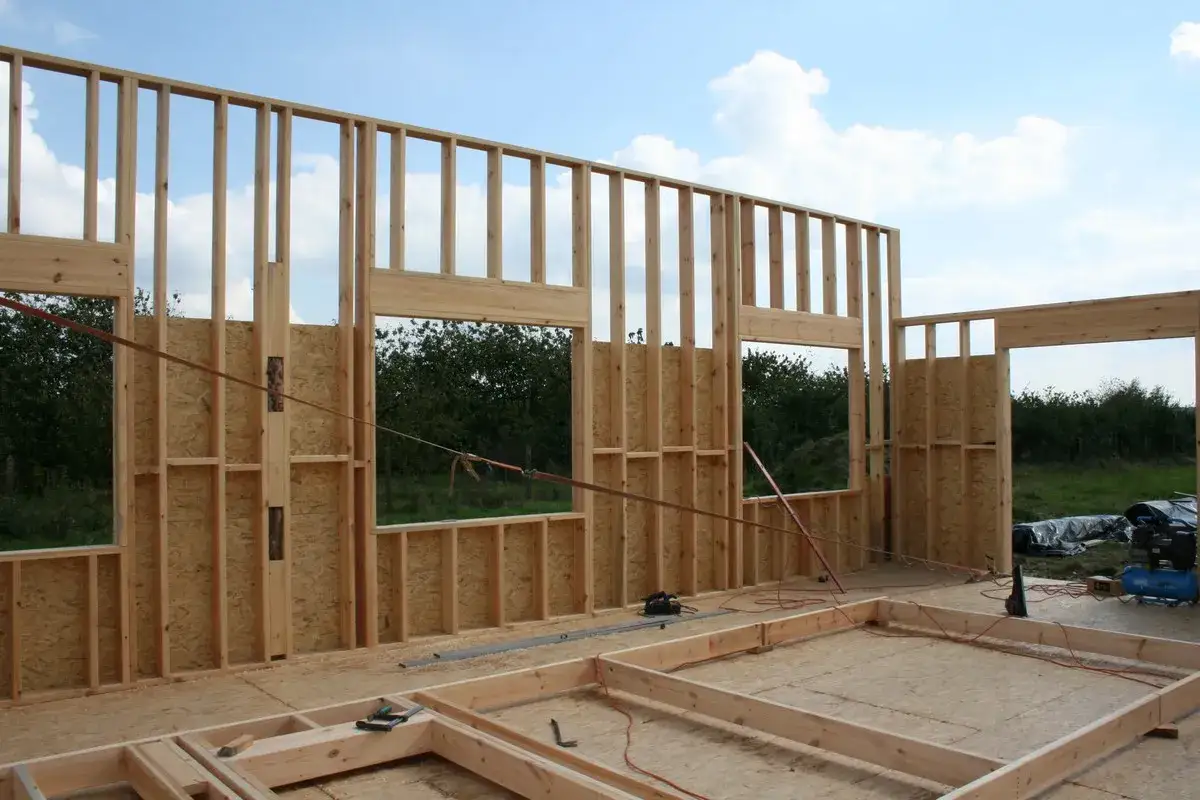

Oczep w ścianie szkieletowej – na co zwrócić szczególną uwagę?

W konstrukcjach ścian szkieletowych oczep pełni nieco inną, ale równie istotną funkcję. Jest on zwieńczeniem ściany, na którym opiera się strop lub konstrukcja dachu. W zależności od projektu i obciążeń, stosuje się pojedynczy lub podwójny oczep. Pojedynczy oczep jest standardowym rozwiązaniem, ale w przypadku większych obciążeń lub konieczności lepszego związania konstrukcji, stosuje się podwójny oczep. Drugi element, często montowany na budowie, ma za zadanie dodatkowo wiązać ze sobą prefabrykowane panele ścienne. Może on również pełnić funkcję belki przenoszącej obciążenia, gdy rozstaw słupków ściennych nie pokrywa się z rozstawem belek stropowych, co jest częstym wyzwaniem w projektach architektonicznych.

Główną rolą oczepu w konstrukcji szkieletowej jest efektywne przenoszenie obciążeń ze stropu na słupki ścienne. Działa on jak element rozprowadzający ciężar, zapewniając równomierne obciążenie poszczególnych słupków. Dzięki temu unika się punktowych koncentracji naprężeń, które mogłyby prowadzić do uszkodzeń konstrukcji.

W kontekście budownictwa szkieletowego, szczególnie istotna jest precyzja montażu oczepu. Niedokładne połączenia mogą prowadzić nie tylko do osłabienia konstrukcji, ale także do powstawania mostków termicznych. Mostki termiczne to miejsca, przez które ciepło ucieka z budynku, zwiększając koszty ogrzewania. Dlatego tak kluczowe jest, aby połączenia elementów oczepu ze słupkami ściennymi były dokładne, a wszelkie szczeliny odpowiednio uszczelnione. To nie tylko kwestia wytrzymałości, ale również efektywności energetycznej budynku, która w dzisiejszych czasach jest priorytetem.

Najczęstsze błędy przy wykonaniu oczepów i jak się przed nimi ustrzec

Nawet najlepiej zaprojektowany element może stracić swoje właściwości, jeśli zostanie źle wykonany. W przypadku oczepów, błędy mogą mieć poważne konsekwencje dla całej konstrukcji. Oto najczęstsze z nich i praktyczne wskazówki, jak ich unikać:

• Błędy w projekcie: Niewłaściwe wymiary oczepu lub błędne założenia dotyczące obciążeń, które ma przenosić, to częste problemy. Zbyt mały oczep może nie wytrzymać obciążeń, a zbyt duży to niepotrzebny koszt. Jak unikać: Konieczne są dokładne obliczenia konstrukcyjne, wykonane przez uprawnionego projektanta. Nie należy oszczędzać na projekcie – to inwestycja w bezpieczeństwo.

• Błędy wykonawcze: To obszar, gdzie najczęściej dochodzi do problemów. Niewystarczające zbrojenie (za mało prętów, zła średnica, nieprawidłowe ułożenie, brak odpowiedniej otuliny betonowej) lub użycie betonu o niewłaściwej klasie czy jakości to prosta droga do katastrofy. Konsekwencje mogą być dramatyczne: pęknięcia, odkształcenia, a nawet utrata stateczności. Jak unikać: Ścisła kontrola projektu na każdym etapie, nadzór wykonawczy (kierownik budowy), użycie certyfikowanych materiałów oraz dbałość o prawidłowe zagęszczenie i pielęgnację betonu.

• Błędy w konstrukcji szkieletowej: W tym typie budownictwa, niedokładne połączenia elementów oczepu ze słupkami ściennymi lub brak ciągłości oczepu na całej długości ściany mogą prowadzić do osłabienia konstrukcji. Mogą również tworzyć wspomniane wcześniej mostki termiczne. Jak unikać: Precyzyjne trasowanie, staranne wykonanie połączeń (np. za pomocą odpowiednich łączników ciesielskich) oraz dbałość o ciągłość i poziomowanie oczepu.

Oczep w odbiorze budowy – jak sprawdzić, czy wykonawca dobrze wykonał swoją pracę?

Odbiór prac związanych z oczepem to kluczowy moment, który pozwala upewnić się, że ten ważny element został wykonany prawidłowo i zgodnie z projektem. Nie zawsze jest to łatwe, zwłaszcza gdy oczep jest już zakryty innymi warstwami, ale są pewne aspekty, na które zawsze warto zwrócić uwagę.

Kluczową rolę w weryfikacji poprawności wykonania oczepu odgrywa kierownik budowy. To on, jako osoba posiadająca odpowiednie uprawnienia i wiedzę, jest odpowiedzialny za nadzór nad zgodnością prac z projektem i normami. Musi on sprawdzić szereg elementów, takich jak: zgodność wymiarów i geometrii oczepu z projektem, jakość użytych materiałów (np. klasa betonu, rodzaj drewna), a w przypadku oczepów żelbetowych – prawidłowość zbrojenia. Oczywiście, w momencie odbioru często zbrojenie jest już zalane betonem, ale kierownik budowy powinien dokonać inspekcji zbrojenia przed betonowaniem i udokumentować ją.

Podczas wizualnej inspekcji można ocenić takie elementy jak: równość powierzchni oczepu (szczególnie w przypadku oczepów żelbetowych), brak widocznych pęknięć, prawidłowe osadzenie w konstrukcji oraz ogólny estetyczny wygląd. Jednak najważniejsza jest zawsze zgodność z dokumentacją projektową i normami budowlanymi. To projekt określa parametry wytrzymałościowe i konstrukcyjne, a normy zapewniają bezpieczeństwo użytkowania. Wszelkie odstępstwa od projektu powinny być zgłaszane i korygowane. Pamiętajmy, że solidny oczep to podstawa bezpieczeństwa i trwałości naszego domu.
