W praktyce pytanie o to, jak połączyć stary fundament z nowym, wraca przy każdej rozbudowie domu, adaptacji piwnicy albo dobudowie garażu. To nie jest detal wykonawczy, tylko decyzja konstrukcyjna, od której zależą rysy, osiadanie i szczelność całego połączenia. Jeśli zrobi się ją źle, problem zwykle nie wychodzi od razu, tylko po pierwszej zimie albo po kilku cyklach zawilgocenia i przemarzania.
Najważniejsze kroki to ocena stanu, dobór sposobu połączenia i zabezpieczenie strefy styku
- Najpierw trzeba sprawdzić, czy stary fundament jest nośny, suchy i stabilny, a nie tylko „wygląda na zdrowy”.
- Przed łączeniem podłoże trzeba oczyścić, odspoić luźne fragmenty i przygotować je do kotwienia albo sczepienia.
- Najmocniejsze połączenia robi się zwykle na prętach zbrojeniowych osadzanych w otworach i klejach epoksydowych.
- Gdy konstrukcje mają pracować niezależnie, lepsza bywa dylatacja niż sztywne spinanie wszystkiego na siłę.
- Jeśli poziomy posadowienia są różne, w grę wchodzi podbicie fundamentu albo fundament schodkowy.
- Przy większych pracach ekspertyza i projekt konstrukcyjny są tańsze niż naprawa źle wykonanego styku.
Sprawdź stary fundament, zanim zaczniesz go łączyć
Ja zaczynam od oceny tego, co już stoi w gruncie. Sam wiek fundamentu niewiele mówi, bo równie ważne są: pęknięcia, wykruszenia, zawilgocenie, sposób posadowienia i to, czy grunt pod budynkiem nadal zachowuje się stabilnie. Jeśli w starej części pojawiają się rysy schodkowe, osiadanie, odspojenia betonu albo ślady podciągania wilgoci, sztywne połączenie z nową częścią może tylko przenieść problem dalej.
W praktyce sprawdzam trzy rzeczy: nośność materiału, stan gruntu i historię pracy budynku. Gdy fundament jest z cegły, kamienia albo słabego betonu, a do tego budynek już „pracuje”, nie zakładam z góry, że da się go po prostu dokleić nową ławą. W takich sytuacjach konstruktor ocenia, czy lepsze będzie wzmocnienie, dylatacja, czy całkowite oddzielenie nowych robót od starej części.
- Jeśli fundament się kruszy, najpierw trzeba go naprawić albo wzmocnić.
- Jeśli grunt osiada nierównomiernie, problemem nie jest tylko beton, ale cały układ podłoża.
- Jeśli nie ma dokumentacji starego budynku, trzeba założyć większą ostrożność, a nie większą pewność.
Dopiero po takiej ocenie ma sens wybór technologii łączenia, bo inaczej naprawiamy objawy zamiast przyczyny.
Przygotowanie powierzchni ma większe znaczenie, niż się wydaje
Z punktu widzenia trwałości połączenia najczęściej przegrywa nie sama metoda, tylko słabe przygotowanie podłoża. Stary fundament trzeba odkopać na bezpieczną głębokość, oczyścić z ziemi, mleczka cementowego, luźnych fragmentów, sadzy, starych powłok i wszystkiego, co osłabia przyczepność. Ja traktuję ten etap bardzo serio, bo nawet najlepsza żywica nie zwiąże dobrze z brudnym albo pylącym betonem.
W praktyce powierzchnię się chropowaci, a czasem wręcz naciąga mechanicznie, żeby zwiększyć kontakt z nowym materiałem. Potem trzeba dokładnie odpylić otwory pod pręty i sprawdzić, czy w strefie wiercenia nie pojawiła się wilgoć, która wyklucza część systemów albo wymusza wybór innej zaprawy. Przy epoksydach i kotwach chemicznych liczy się też czas wiązania, temperatura oraz zgodność z warunkami podłoża.
- Odkopuję strefę styku i zabezpieczam wykop przed osuwaniem.
- Usuwam luźny beton, zabrudzenia i stare, słabe warstwy.
- Chropowacę podłoże, żeby nowe warstwy miały się czego trzymać.
- Wiercę otwory pod pręty i bardzo dokładnie je odkurzam.
- Dobieram system kotwienia do wilgotności i obciążeń.
Po takim przygotowaniu można dopiero mówić o realnym połączeniu dwóch części, a nie o przypadkowym zetknięciu betonu z betonem.
Najczęściej stosowane metody połączenia fundamentów
Najbardziej praktyczne rozwiązania nie polegają na jednym „magicznym” materiale, tylko na dopasowaniu technologii do sytuacji. W rozbudowie budynku najczęściej używa się prętów zbrojeniowych, żywic epoksydowych, nazębienia albo dylatacji. Ja patrzę na to tak: jedne metody przenoszą siły, inne poprawiają przyczepność, a jeszcze inne świadomie pozwalają obu częściom pracować osobno.
| Metoda | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Pręty zbrojeniowe i kotwy chemiczne | Gdy nowa część ma być sztywno związana ze starą i przenosić obciążenia konstrukcyjne | Dobry transfer sił i wysoka sztywność połączenia | Wymaga precyzyjnych wierceń, dobrego projektu i zdrowego podłoża |
| Klej epoksydowy lub warstwa sczepna | Przy mniejszych dobudowach i naprawach betonu | Wysoka przyczepność między starym a nowym betonem | Sama żywica nie zastępuje pełnego zbrojenia przy większych obciążeniach |
| Nazębienie | Gdy można naciąć stary fundament i zalać nowy beton tak, by wszedł w wycięte rowki | Mechaniczne „zacięcie” poprawia współpracę materiałów | Wymaga miejsca, czasu i dobrej jakości istniejącego betonu |
| Dylatacja | Gdy nowa część ma pracować niezależnie od starej | Ogranicza przenoszenie naprężeń i ryzyko pęknięć | Nie łączy konstrukcji nośno, więc trzeba dobrze rozwiązać szczelinę i izolację |
| Podbicie lub podbetonowanie | Gdy trzeba poprawić poziom posadowienia albo wzmocnić istniejący fundament | Pozwala dostosować wysokość i poprawić nośność | To jedna z bardziej wrażliwych technik, bo pracuje się pod istniejącą konstrukcją |

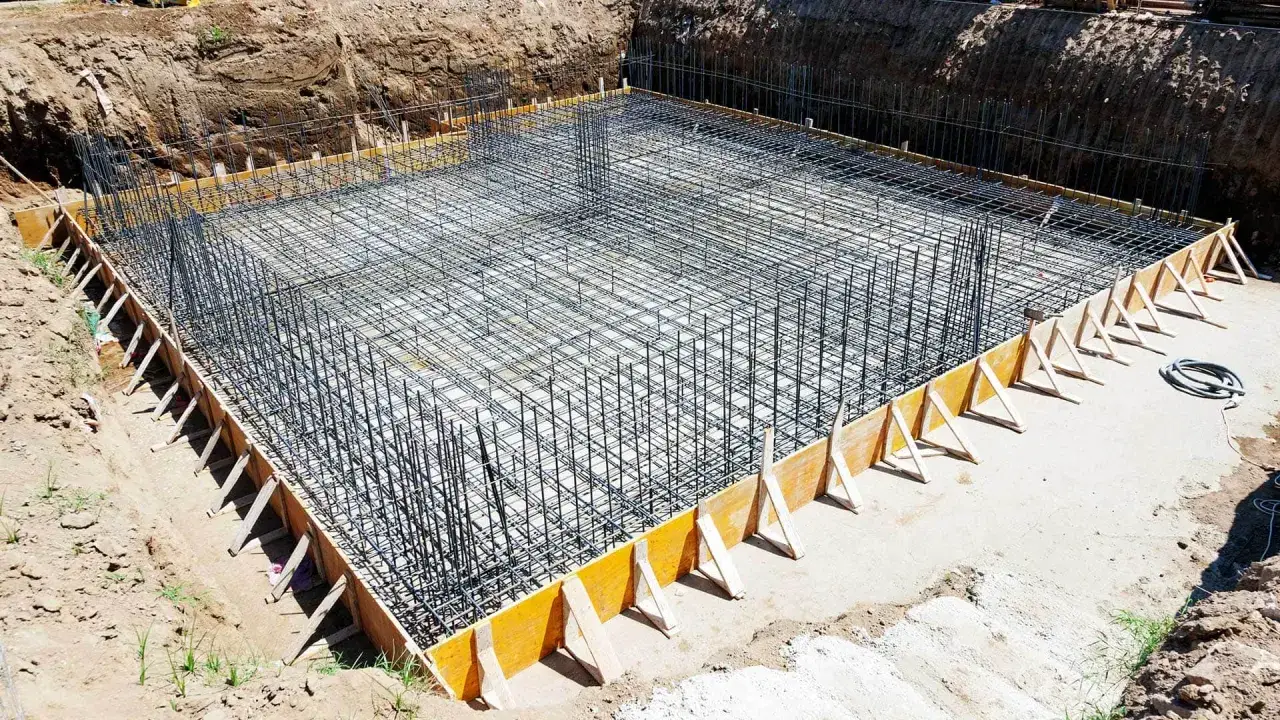

W przypadku połączeń sztywnych często stosuje się stalowe pręty zbrojeniowe o średnicy około 20 mm, osadzane w otworach wykonanych po obu stronach styku. Taki układ wyraźnie zwiększa stabilność całego połączenia, ale tylko wtedy, gdy otwory mają odpowiednią głębokość, a żywica lub zaprawa kotwiąca została dobrana do realnych warunków na budowie.
Ja nie wybieram „najmocniejszej” metody na papierze. Wybieram tę, która najlepiej pasuje do gruntu, obciążeń i tego, czy budynek ma się zachowywać jak jeden sztywny układ, czy raczej jak dwie części współpracujące tylko częściowo.
Dylatacja ma sens wtedy, gdy konstrukcje pracują inaczej
Wbrew intuicji dylatacja nie jest błędem. Czasem to właśnie ona chroni budynek przed pękaniem, gdy stara i nowa część będą osiadały w różnym tempie albo gdy mają inną konstrukcję, inną wysokość lub inne obciążenie. Szczelina między elementami pozwala ograniczyć przenoszenie naprężeń, więc zamiast walczyć z ruchem konstrukcji, po prostu go dopuszczamy.
W praktyce szczelina dylatacyjna bywa szeroka od kilku milimetrów do kilku centymetrów, a przy dobudówkach często spotyka się rozwiązanie około 2 cm wypełnione elastycznym materiałem. Ważne jest jednak to, że dylatacja musi być ciągła i przemyślana, a nie tylko „symboliczna” na poziomie jednej warstwy. Jeśli zostawimy przerwę w fundamencie, ale później zepniemy ściany albo dach na sztywno, problem wróci w innym miejscu.
To rozwiązanie szczególnie dobrze sprawdza się przy lekkich dobudówkach, wiatrołapach, garażach albo tam, gdzie grunt pod starą częścią jest niepewny. Taka decyzja prowadzi płynnie do drugiej strony problemu, czyli sytuacji, w której trzeba już ingerować w wysokość i nośność istniejącego fundamentu.
Podbicie fundamentu stosuje się, gdy trzeba zmienić poziom posadowienia
Jeżeli nowy fundament ma być posadowiony płycej niż istniejący albo jeśli stara część wymaga realnego wzmocnienia od spodu, w grę wchodzi podbicie fundamentu. To może oznaczać podmurowanie, podbetonowanie albo wykonanie fundamentu schodkowego, jeśli różnice poziomów są częścią projektu. W praktyce to już nie jest zwykłe łączenie dwóch ław, tylko praca przy istniejącym obciążeniu budynku.
Ja traktuję podbicie jako rozwiązanie dla sytuacji, w których nie wystarcza ani sama dylatacja, ani samo dociążenie nową częścią. Robi się je etapami, zwykle odcinkami, żeby nie pozbawić obiektu podparcia na zbyt dużej długości jednocześnie. Taki sposób pracy wymaga projektu i kontroli, bo błąd w kolejności robót potrafi wywołać spękania jeszcze zanim zakończy się betonowanie.
Jeśli poziomy posadowienia różnią się tylko lokalnie, często lepszy okazuje się fundament schodkowy. To prostsze od pełnego podbicia, ale nadal wymaga zachowania ciągłości nośnej i rozsądnego rozłożenia obciążeń na grunt. Z takiego układu korzysta się zwłaszcza tam, gdzie część budynku ma mieć inne zagłębienie niż reszta, na przykład przy częściowym podpiwniczeniu.
Najczęstsze błędy, które później widać jako rysy
W fundamentach drobny błąd prawie nigdy nie zostaje drobny. Zwykle przeradza się w rysy, zawilgocenie, rozszczelnienie izolacji albo nierówne osiadanie. Najczęściej problemem nie jest brak materiału, tylko pośpiech i założenie, że „jakoś się zwiąże”.
- Łączenie bez oceny gruntu i bez projektu konstrukcyjnego.
- Wiercenie otworów zbyt płytko albo zbyt blisko krawędzi istniejącego fundamentu.
- Brak dokładnego oczyszczenia i odpylenia przed wklejeniem prętów.
- Zasypanie lub obciążenie połączenia zanim beton i żywica osiągną wymagane parametry.
- Ignorowanie wilgoci, drenażu i izolacji przeciwwilgociowej.
- Sztywne łączenie tam, gdzie budynek powinien mieć dylatację.

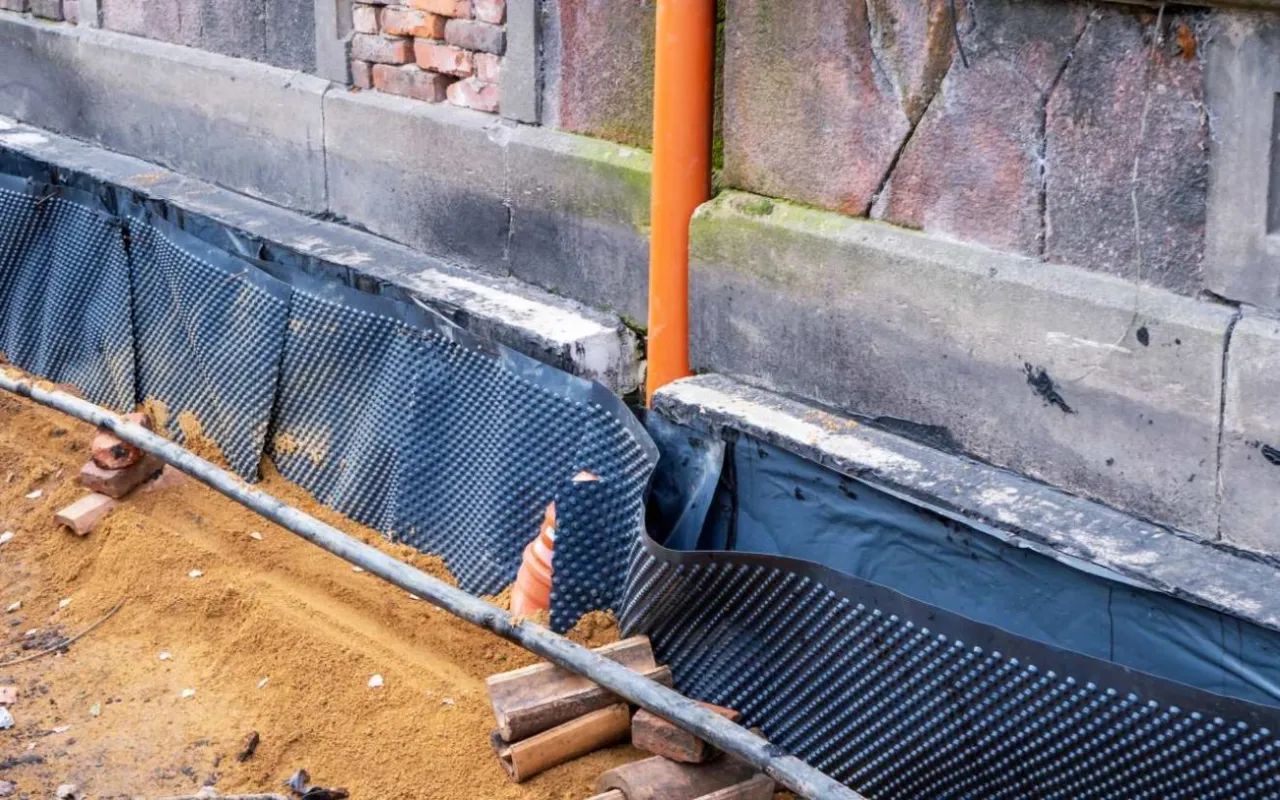

Ja szczególnie pilnuję dwóch rzeczy: odprowadzenia wody i ciągłości izolacji. Nawet dobrze zrobione połączenie konstrukcyjne nie uratuje fundamentu, który stale stoi w wilgoci albo ma nieszczelną strefę styku z gruntem.
Na co realnie idą pieniądze i gdzie nie ciąć kosztów
Przy takich pracach budżet najczęściej rozjeżdża się nie na samym betonie, tylko na przygotowaniu, odkrywkach, odwodnieniu i zabezpieczeniu istniejącej części budynku. Jak podaje Murator, podstawowa opinia geotechniczna kosztuje zwykle około 1000 zł, a szersza ekspertyza może dojść od 700 do ponad 6000 zł, zależnie od zakresu badań i trudności terenu. Dla mnie to nie jest koszt dodatkowy, tylko punkt wyjścia do sensownej decyzji.
| Pozycja | Dlaczego kosztuje | Co daje w zamian |
|---|---|---|
| Badanie gruntu i ekspertyza | Wymaga specjalisty, odkrywek lub odwiertów | Zmniejsza ryzyko złego doboru metody |
| Odkopanie i zabezpieczenie wykopu | Potrzebny sprzęt, czas i ostrożność przy istniejącym budynku | Umożliwia bezpieczną pracę przy fundamencie |
| Kotwy chemiczne, żywice, pręty | To materiały precyzyjne, a nie zwykły beton z hurtowni | Zapewniają trwałe połączenie konstrukcyjne |
| Naprawa izolacji i drenaż | Często wymagają osobnych robót i dodatkowej ochrony przeciwwodnej | Chronią strefę styku przed wodą i mrozem |
| Czas dojrzewania materiałów | Nie da się go skrócić bez utraty jakości | Połączenie osiąga projektowaną trwałość |
Jeśli mam wskazać jedno miejsce, na którym nie warto oszczędzać, to jest nim dokumentacja i nadzór. Samo wykonanie da się poprawić, ale źle zaprojektowanego połączenia często nie da się już naprawić bez kosztownej ingerencji.
Co decyduje o trwałości połączenia na lata
Najlepszy efekt daje nie jedna technologia, tylko dobrze ustawiona kolejność decyzji. Najpierw ocena fundamentu i gruntu, potem przygotowanie powierzchni, później dobór metody, a dopiero na końcu wykonanie. W praktyce właśnie taka kolejność odróżnia rozbudowę, która po prostu działa, od takiej, która zaczyna pękać po pierwszym sezonie.
Gdybym miał zostawić jedną praktyczną zasadę, powiedziałbym tak: sztywno łącz fundamenty tylko wtedy, gdy naprawdę chcesz, żeby pracowały jak jeden układ. Jeśli budynek i grunt nie dają takiej gwarancji, lepiej postawić na dylatację albo podbicie niż na pozorne „wzmocnienie” bez projektu. To jest właśnie ten moment, w którym doświadczenie wykonawcy i konstruktora robi większą różnicę niż sam materiał.
W rozbudowie fundamentów najważniejsze nie jest to, żeby było szybko, tylko żeby połączenie pozostało bezpieczne po kilku latach obciążeń, wilgoci i zmian temperatury.
